Multifunktionale Class-D-Verstärker mit DSP

powered by PASCAL

Die DX-Verstärkermodelle sind eine leistungsstarke Lösung für professionelle Audio-Installationen mit hohen Anforderungen an Flexibilität, Effizienz und Qualität. Zur DX-Serie von MONACOR gehören die beiden kompakten 4-Zonen-Verstärker PA-4125DX und PA-4125DX/DT im Halb-19-Zoll-Format, der 8-Zonen-Multifunktionsverstärker PA-8125DX und der PA-4500DX mit 4 x 500 W (4 Ω), 4 x 400 W (8 Ω) oder 2 x 1000 W (100 V). Der PA-4125DX/DT ist zusätzlich mit einer Dante^®-Schnittstelle ausgestattet und ermöglicht so eine nahtlose Einbindung in digitale Audio-Netzwerke.

Ab sofort: 5 Jahre Garantie auf die DX-Serie

Unsere DX-Verstärkerserie steht für Leistung, Zuverlässigkeit und Vielseitigkeit im professionellen Einsatz. Um diesem Anspruch auch langfristig gerecht zu werden, bieten wir Ihnen ab sofort eine Garantie von 5 Jahren auf diese Produktlinie - rückwirkend ab Kaufdatum. Gerade bei anspruchsvollen Installationen und langfristigen Projekten ist Planungssicherheit entscheidend. Mit der erweiterten Garantie reduzieren Sie Risiken und schaffen eine stabile Grundlage für Ihre Investitionen.

Neu

Ausgangsleistung, gesamt:
500 W

Nennleistung:
500 W

Leistung an 4 Ω:
4 x 125 W

Best.-Nr.: 1001059

PA-4125DX

4-Zonen-Multifunktionsverstärker, 4 x 125 W, 2 x 250 W

Neu

Ausgangsleistung, gesamt:
500 W

Nennleistung:
500 W

Leistung an 4 Ω:
4 x 125 W

Best.-Nr.: 1001312

PA-4125DX/DT

Dante®-fähiger 4-Zonen-Multifunktionsverstärker, 4 x 125 W, 2 x 2...

Neu

Ausgangsleistung, gesamt:
2000 W

Nennleistung:
2000 W

Leistung an 4 Ω:
4 x 500 W

Best.-Nr.: 1001397

PA-4500DX

4-Zonen-Multifunktionsverstärker, 4 x 500 W, 2 x 1000 W

Neu

Ausgangsleistung, gesamt:
1000 W

Nennleistung:
1000 W

Leistung an 4 Ω:
8 x 125 W

Best.-Nr.: 1001398

PA-8125DX

8-Zonen-Multifunktionsverstärker, 8 x 125 W, 4 x 250 W

Art:
Wandmodul

Typ:
Fernbedienung einer Zone

Farbe:
Schwarz, RAL 9005

Best.-Nr.: 1001215

WP-1/BK

Wandmodul für PA-4125DX und PA-4125DX/DT

Art:
Wandmodul

Typ:
Fernbedienung einer Zone

Farbe:
Weiß, RAL 9003

Best.-Nr.: 1001216

WP-1/WH

Wandmodul für PA-4125DX und PA-4125DX/DT

PA-8125DX

Best.-Nr.: 1001398

PA-8125DX

8-Zonen-Multifunktionsverstärker, 8 x 125 W, 4 x 250 W

Der Multifunktionsverstärker PA-8125DX – powered by PASCAL – ist die konsequente Ergänzung der erfolgreichen DX-Verstärkerserie von MONACOR. Mit einer Leistung von wahlweise 8 x 125 W an 4 bzw. 8 Ohm oder 4 x 250 W für 100-Volt-Komponenten bietet er ein Höchstmaß an Flexibilität und Zuverlässigkeit für moderne Audioinstallationen.

Die Class-D-Technologie sorgt für eine hohe Energieeffizienz – ideal für Mehrzonenprojekte, bei denen Dauerbetrieb und geringer Wartungsaufwand gefragt sind. Eine temperaturgesteuerte Lüftereinheit gewährleistet leisen Betrieb und schützt zusammen mit umfangreichen Sicherheitsfunktionen zuverlässig vor Überlast.

8 x 125 W (4/8 Ω) oder 4 x 250 W (100 V)
100-V- oder 4/8-Ω-Betrieb
8 analoge Eingänge Mic/Line über Schraub-/Steckverbindung (sym.) oder Cinch-Buchsen
1 digitaler Ein-/Ausgang über Cinch-Buchsen S/PDIF
8 Ausgänge (4/8 Ω) oder 2 Zonen-Ausgänge (100 V) über Schraub-/Steckverbindung
GPIO-Schnittstelle für Remote-Volume und Standby
Netzwerkanschluss per LAN oder WLAN
Komfortable Bedienung und Konfiguration über HTML5-Benutzerschnittstelle
Hoch-/Tiefpass mit verschiedenen Filtern
Parametrischer Equalizer
Ausgang mit separaten FIR-Filtern
u.v.m.

Produkt ansehen

PA-4500DX

Best.-Nr.: 1001397

PA-4500DX

4-Zonen-Multifunktionsverstärker, 4 x 500 W, 2 x 1000 W

Der Multifunktionsverstärker PA-4500DX – powered by PASCAL – bietet 4 x 500 W (4 Ω), 4 x 400 W (8 Ω) oder 2 x 1000 W (100 V). Er verfügt über vier Ausgänge für niederohmige Lautsprecher Alternativ besteht die Möglichkeit, jeweils zwei Ausgänge zu einem Ausgang zusammenzufassen (Brückenbetrieb): für einen niederohmigen Lautsprecher oder für parallelgeschaltete 70-V-/100-V-Lautsprecher. Die Steuerung des integrierten Signalprozessors erfolgt über eine HTML5-Benutzeroberfläche, die mithilfe eines üblichen Webbrowsers aufgerufen werden kann Die Netzwerkverbindung ist per WLAN oder Kabel möglich.

4 x 500 W (4 Ω), 4 x 400 W (8 Ω) oder 2 x 1000 W (100 V)
100-V- oder 4/8-Ω-Betrieb
4 analoge Eingänge Mic/Line über Schraub-/Steckverbindung (sym.) oder Cinch-Buchsen
1 digitaler Ein-/Ausgang über Cinch-Buchsen S/PDIF
4 Ausgänge (4/8 Ω) oder 2 Zonen-Ausgänge (100 V) über Schraub-/Steckverbindung
GPIO-Schnittstelle für Remote-Volume und Standby
Netzwerkanschluss per LAN oder WLAN
Komfortable Bedienung und Konfiguration über HTML5-Benutzerschnittstelle
u.v.m.

Produkt ansehen

PA-4125DX/DT

Best.-Nr.: 1001312

PA-4125DX/DT

Dante®-fähiger 4-Zonen-Multifunktionsverstärker, 4 x 125 W, 2 x 250 W

Für Ihre Multiroom-Projekte können Sie ab sofort auf den äußerst vielseitigen Verstärker PA-4125DX/DT (powered by PASCAL) zurückgreifen - inkl. Class-D-Technik mit DSP und grafischer HTML5-Benutzeroberfläche für die komfortable Bedienung per Webbrowser. Mit einer Verstärkerleistung von wahlweise 4 x 125W (4 bzw. 8 Ohm) oder 2 x 250W (100-Volt) bietet der PA-4125DX/DT ausreichend Leistung.

Mit Dante^®-Schnittstelle

Der PA-4125DX/DT verfügt über vier Sendekanäle und vier Empfangskanäle, die sich im Dante®-Netzwerk frei zuordnen lassen. Die Zuordnung der Sende- und Empfangskanäle im Dante^®-Netzwerk erfolgt über das Konfigurationsprogramm „Dante Controller“. Die Zuordnung der Empfangskanäle zu den Beschallungszonen und der internen Signale des Verstärkers zu den Sendekanälen wird über die Benutzeroberfläche des Verstärkers vorgenommen.

Produkt ansehen

Die multifunktionale Endstufe PA-4125DX/DT kann für vielseitige Beschallungsaufgaben eingesetzt werden. Sie verfügt über vier Ausgänge für niederohmige Lautsprecher. Alternativ besteht die Möglichkeit, jeweils zwei Ausgänge zu einem Ausgang für 70-V-/100-V-Lautsprecher zusammenzufassen (Brückenbetrieb). Die Steuerung des integrierten Signalprozessors erfolgt über eine HTML5-Benutzeroberfläche.

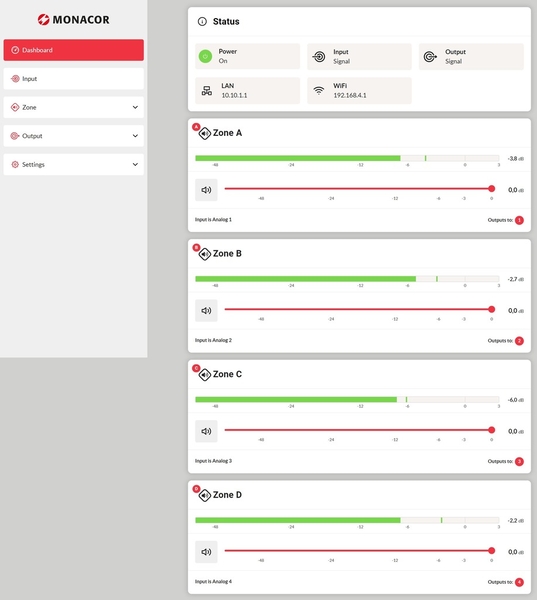

HTML5-Benutzeroberfläche

Zur Konfiguration und Steuerung des Signalprozessors bietet der Verstärker eine HTML5-Benutzeroberfläche, die mithilfe eines üblichen Webbrowsers auf einem Computer oder einem mobilen Gerät aufgerufen werden kann:

Korrekturen zur Anpassung an den Beschallungsbereich (z.B. Equalizer, Signalverzögerung) sind für jeden Ausgang separat möglich. Zusätzlich können lautsprecherspezifische Einstellungen (z.B. Pegelbegrenzung, Korrekturfilter) vorgenommen werden. Diese lassen sich als „Speaker Presets“ speichern. Darüber hinaus bietet die HTML5-Oberfläche zahlreiche weitere Einstellmöglichkeiten.

WP-1/WH und WP-1/BK

Anschluss von bis zu 8 x Wandmodul WP-1/WH oder WP-1/BK pro Verstärker
Jedem Wandmodul kann eine beliebige Soundzone in der PA-4125DX Control-Web-App zugewiesen werden
Einfaches Ändern der Quelle oder Verwalten der Lautstärke in einer Zone mit voreingestellten Mindest- und Höchstpegeln
PoE für einfaches Netzwerk-Pairing, Echtzeit-Synchronisation der Geräte mit dem System und Stromversorgung des Controllers
PIN-Code-Schutz für einfachen und erweiterten Zugriff, einschließlich Systemabschaltung beim Verlassen eines Standorts
Intuitives Menü für eine einfache Installation und Systemeinrichtung, auch für eine einfache Übergabe an Benutzer
Anpassbarer Bildschirm und Hintergrundbeleuchtung zur Steuerung von Helligkeit und Farbe
Hochleistungspolymer in dänischem Design mit berührungsfreundlicher, matter Oberfläche und verdeckten Schrauben
Montage in handelsüblicher Unterputzdose

Art:
Wandmodul

Typ:
Fernbedienung einer Zone

Farbe:
Weiß, RAL 9003

Best.-Nr.: 1001216

WP-1/WH

Wandmodul für PA-4125DX und PA-4125DX/DT

Art:
Wandmodul

Typ:
Fernbedienung einer Zone

Farbe:
Schwarz, RAL 9005

Best.-Nr.: 1001215

WP-1/BK

Wandmodul für PA-4125DX und PA-4125DX/DT

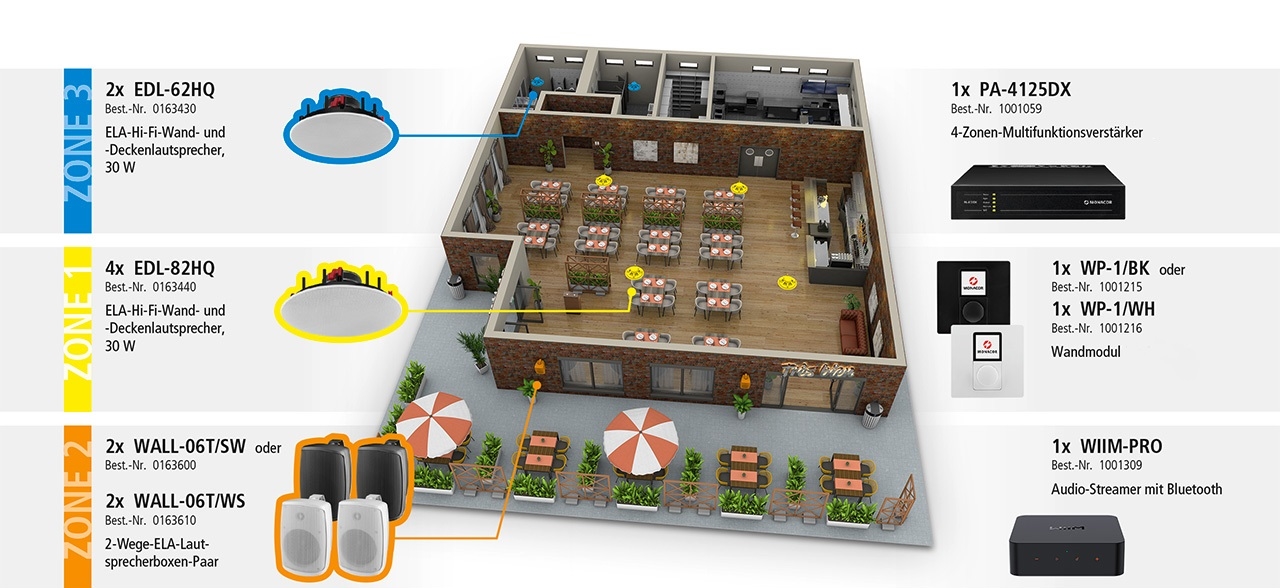

Stimmungsvolle Hintergrundbeschallung in Restaurants

Anwendungsbeispiel PA-4125DX/DT

Kundenanforderungen

Flexible Mehrzonenbeschallung mit individueller Lautstärkeregelung im Gastraum, Außenbereich und in den sanitären Einrichtungen
Komfortable Bedienung über ein mobiles Endgerät
Akustisch ausgewogenes Klangbild für dezente Hintergrundmusik in den unterschiedlichen Beschallungszonen
Unauffällige Integration der Lautsprecher im Gastraum
Wetterfeste Lautsprecher mit sehr guten klanglichen Eigenschaften
Smartes, App-gesteuertes Audio-Streaming via Bluetooth

Lösung

Im Gastraum integrieren sich die Deckeneinbaulautsprecher EDL-82HQ unauffällig in die Umgebung. Die 2-Wege-Koaxiallautsprecher 20 cm (8") sorgen für eine sehr gute Klangqualität bei gleichmäßigem Abstrahlverhalten. Auch die übrigen Bereiche werden mit sanfter Hintergrundmusik beschallt: Im Außenbereich kommen wetterfeste, IP65-zertifizierte Lautsprecherboxen WALL-06T/WS oder WALL-06T/SW zum Einsatz, in den sanitären Einrichtungen sind die Deckenlautsprecher EDL-62HQ installiert.

Der 4-Zonen-Multifunktionsverstärker PA-4125DX/DT übernimmt die Verteilung der Signale auf alle drei Zonen und erlaubt eine Routing-Möglichkeit aller Eingangskanäle. Er wird bequem über LAN oder WLAN mit einem beliebigen Endgerät (PC, MAC, IOS, Android, etc.) verbunden. Die grafische Benutzeroberfläche vereinfacht Steuerung und Funktion, stellt zahlreiche Konfigurationsmöglichkeiten bereit und bietet einen umfassenden Zugriff auf das System-Setup- sowie Audio-Konfigurationsmenü. Für eine einfache und schnelle Bedienung ist zusätzlich das Wandmodul WP-1/BK an der Theke installiert. Über den Audio-Streamer WIIM-PRO wird Musik binnen 2 Minuten spielendleicht in der WIIM-Home-App gestreamt und kabellos per integriertem Bluetooth-Empfänger übertragen.
